產品外形：

開口尺寸：151mm×151mm
基本功能
本產品專用于同時對兩段上的調壓式無功補償電容器進行保護，其保護設定值隨調壓變壓器的檔位不同而不同。每臺調壓式電容器保護包括三相電流延時保護和電流速斷功能，一路零序電壓（或零序電流）保護。每臺電容器都有兩對故障輸出接點，一組接點用于切除故障電容器，另外一組接點提供給無功補償控制器，以便控制器停止對該故障電容的自動控制。
還有一套總信號繼電器輸出，出現任何故障后，都會啟動信號繼電器出口并發出報警聲。通過按面板的“退出”鍵解除故障。
抗諧波
由于是專用于電容器的保護，因此不僅測量基波電流也測量所有諧波電流，保證測量的準確性。
界面顯示
可以實時顯示各路繼電器的輸入數據。全中文菜單方便設置參數。設置的數據不受停電的影響。
故障查詢
可以瀏覽查詢啟動保護時的電流或電壓數值，便于分析故障原因。
通信接口
具有RS485通信接口�？蓪崿F遠方查詢故障的需要。

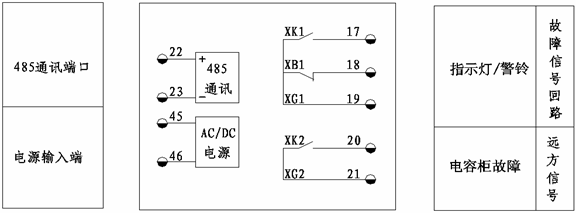

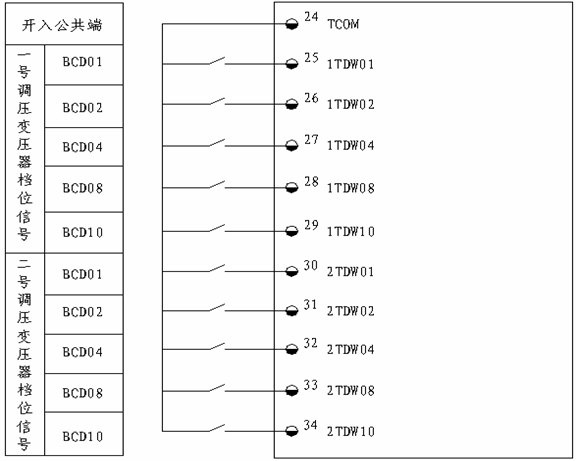

接口原理圖
|
