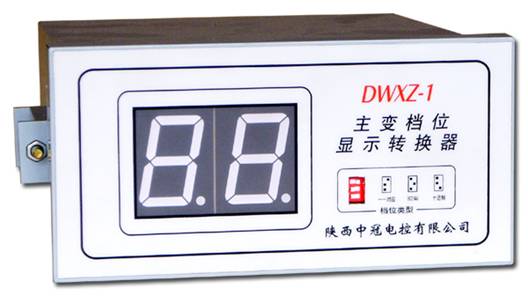

產品外形：
開口尺寸：150mm×75 mm
基本功能 用于將調壓變壓器任意類型的檔位接點信號轉化成BCD嗎的檔位信號，輸入信號的類型用面板轉換開關設置，可以識別全部3種檔位類型。同時變換出兩套無源接點的BCD碼輸出。一套接點用于給電壓無功補償控制器提供檔位信號，另外一路留給系統使用，或者給綜合自動化的設備使用。本轉化器的檔位輸入接點直接接到外部相應的無源接點上。轉化器需要單獨提供交流或直流的220V電源，無極性要求。

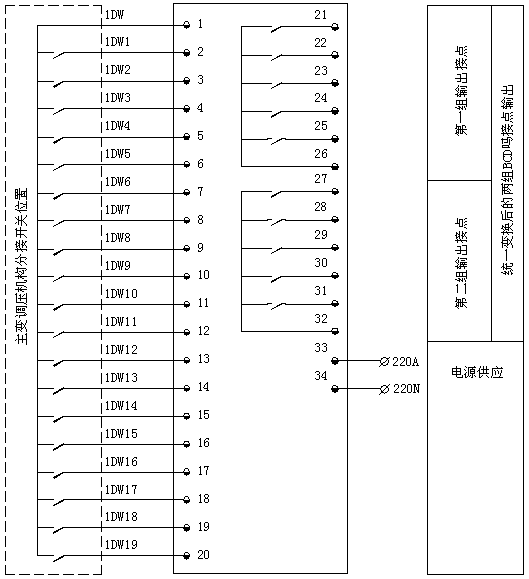

接口原理圖
