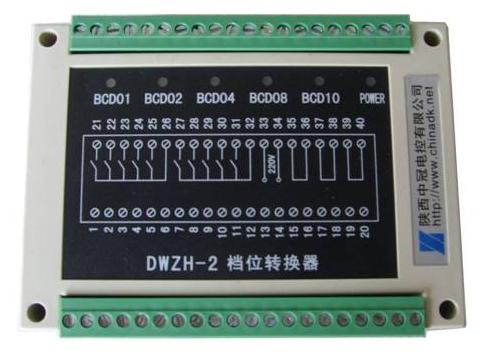

產品外形：
固定方式：1. 產品的底部設計成可以直接安插在U型導軌上。2.產品底部有四個對稱的Φ3固定孔，可方便地安裝在壁板上。孔的間距尺寸是: 135mm(長) × 70mm（寬）
基本功能
用于將調壓變壓器任意類型的檔位接點信號轉化成BCD嗎的檔位信號，并同時再生出兩套無源接點的BCD碼輸出。一套接點用于給電壓無功補償控制器提供檔位信號，另外一路留給系統使用，或者給綜合自動化的設備使用。檔位輸入信號的類型可以在轉換器上用短接線定義，可以識別全部3種檔位類型。本轉化器的檔位輸入接點直接接到外部相應的無源接點上。轉化器需要單獨提供交流或直流的220V電源，無極性要求。

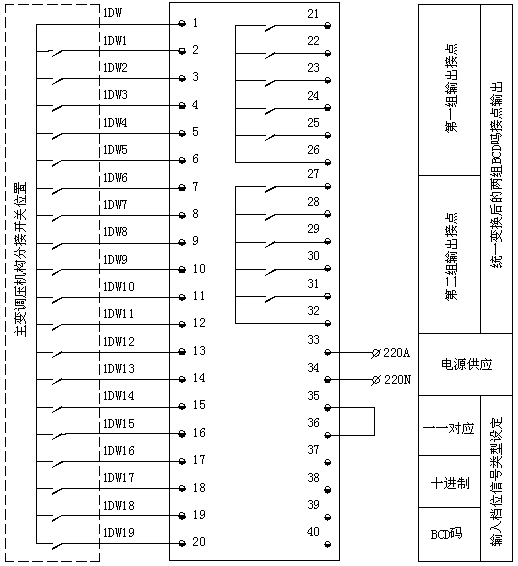

接口原理圖
|
